Cetakan Injeksi Perumahan Plastik Kustom

1.Ikhtisar Proyek

2. Geometri Perumahan Plastik

 • Muka luar yang besar adalah permukaan rumah yang terlihat dominan. Hal ini terganggu oleh lubang pemasangan perimeter dan transisi tersembunyi menuju bukaan persegi panjang. Transisi ini mempengaruhi posisi garis perpisahan dan jumlah baja cetakan yang dibutuhkan di sekitar bukaan. Perkakas ini juga harus mereproduksi fitur penguncian samping tanpa merusaknya selama pembongkaran.



 • Pembukaannya memerlukan profil tepi yang konsisten dan dukungan baja yang cukup di rongga dan inti sekitarnya. Transisi yang tajam, proyeksi baja yang tipis, dan perubahan mendadak pada permukaan cetakan merupakan potensi masalah pemeliharaan alat. Oleh karena itu, geometri bagian harus diperiksa sebagai rakitan yang lengkap: penyesuaian apa pun yang dilakukan untuk konstruksi cetakan harus tetap menjaga jarak dan pengikatan wadah dengan komponen pasangannya.



 • Wilayah panel datar harus dinilai untuk mengetahui distribusi ketebalan, penurunan, kelengkungan dan konsentrasi tegangan lokal. Permukaan cetakan yang rata secara visual tidak menjamin kerataan dimensi dalam semua kondisi pencetakan. Posisi gerbang, respons pengepakan, tata letak pendinginan, dan penyusutan material semuanya memengaruhi bentuk akhir. Tidak ada toleransi kerataan atau nilai ketebalan dinding yang ditetapkan di sini karena gambar yang disediakan tidak memberikan spesifikasi dimensi yang terkontrol.



3.Review DFM: Garis Perpisahan, Slider dan Kondisi Baja

4. Desain Cetakan dan Konstruksi Aksi Samping

Foto cetakan menunjukkan rakitan perkakas lengkap dengan sisi inti dan rongga. Di sekitar bukaan cetakan, perkakas ini menggunakan fitur baja mesin yang harus sejajar saat cetakan ditutup. Komponen pemandu, lokasi permukaan, dan mekanisme pergerakan dapat dilihat di foto. Desain perkakas harus mempertahankan registrasi berulang antara elemen-elemen ini sambil memberikan akses yang cukup untuk pemasangan dan servis.



Fitur aksi samping memperkenalkan antarmuka tambahan dibandingkan dengan cetakan tarik lurus. Penggeser harus mencapai posisi tertutup penuh sebelum injeksi, tetap tertopang selama tekanan rongga dan ditarik cukup jauh agar fitur cetakan dapat dibersihkan. Permukaan penutup memerlukan pemasangan yang terkontrol, karena jarak bebas yang berlebihan dapat menyebabkan kilatan sementara gangguan yang berlebihan dapat menyebabkan keausan atau kerusakan. Jalur pelepasan juga harus menghindari terseretnya rumah PA66 setelah cetakan utama terbuka.



Pengusiran harus dipertimbangkan bersamaan dengan penarikan tindakan sampingan. Perumahannya mencakup panel luas dan beberapa fitur lokal; tata letak ejektor harus mendistribusikan gaya pelepasan tanpa memusatkannya pada dinding tipis atau tepi bukaan. Lokasi ejektor yang tepat tidak disebutkan dalam dokumen, sehingga diskusi di sini membahas pemeriksaan teknis yang diperlukan daripada mengklaim urutan ejeksi tertentu.

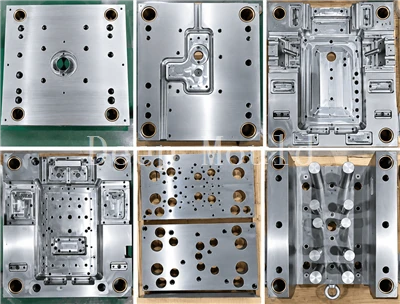

Foto perkakas dan perangkat keras

Kumpulan foto juga mendokumentasikan pelat cetakan eksternal, antarmuka pemasangan, dan peralatan terkait hot-runner bermerek YUDO. Ini adalah referensi yang berguna untuk konstruksi dan perakitan cetakan, namun foto-foto itu sendiri tidak menentukan jumlah gerbang yang pasti, tata letak sirkuit hot-runner, atau siklus pencetakan produksi. Rincian tersebut harus diambil dari desain cetakan akhir dan catatan percobaan bila tersedia.



5. Ulasan Aliran Cetakan: Suhu Aliran-Depan

6. Tinjauan Aliran Cetakan: Tekanan Peralihan V/P

Simulasi yang diberikan melaporkan tekanan pada peralihan V/P sebesar 65,16 MPa untuk Kasus 1 dan 60,39 MPa untuk Kasus 2. Oleh karena itu, Kasus 2 menunjukkan tekanan peralihan yang dimodelkan lebih rendah sebesar 4,77 MPa pada kondisi yang digunakan untuk analisis. Dokumen tersebut juga mencantumkan kehilangan tekanan hot runner sebesar 24 MPa dan 10 MPa untuk kedua kasus tersebut. Hasil ini menunjukkan bahwa pengaturan alternatif mengubah kebutuhan tekanan dalam sistem pengisian.



Keluaran simulasi	Kasus 1 / Kasus 2
Suhu aliran depan maksimum	281.9 derajat / 280.5 derajat
Tekanan pada peralihan V/P	65,16 MPa / 60,39 MPa

Penurunan tekanan hot-runner 24 MPa / 10 MPa

Analisis suhu leleh

280 derajat / 280 derajat



Perkiraan tekanan yang lebih rendah pada Kasus 2 relevan dengan evaluasi gerbang dan runner, namun konfigurasi terbaik tidak dapat dipilih hanya dari tekanan saja. Lokasi sisa gerbang, persyaratan kosmetik, posisi garis las, jebakan udara, perilaku pengepakan dan stabilitas dimensi harus ditinjau sebelum desain pahat dibekukan. Gambar yang disediakan tidak menunjukkan semua analisis hilir, sehingga tidak ada klaim yang tidak didukung yang dibuat mengenai warpage, distribusi penyusutan, atau persetujuan gerbang akhir.



Untuk validasi produksi, asumsi CAE harus dibandingkan dengan pengeringan bahan aktual, suhu leleh, suhu cetakan, waktu pengisian, tekanan injeksi, dan dimensi bagian yang diukur. Perbedaan antara pola pengisian yang disimulasikan dan yang diamati mungkin menunjukkan perbedaan dalam kondisi proses, perilaku material, atau geometri alat.



7. Jendela Pemilihan dan Proses Material PA66

Resin yang dikonfirmasi untuk proyek ini adalah POLIMID A SG NATURALE, kelas cetakan injeksi PA66 dengan viskositas standar. Menurut lembar data pabrikan yang disediakan, kepadatannya adalah 1,14 g/cm³, titik lelehnya adalah 260 derajat dan rata-rata penyusutan cetakannya adalah 1,4–1,8%. Lembaran yang sama memberikan kekuatan tarik dengan hasil 85 MPa dan modulus tarik 3.000 MPa. Nilai-nilai ini adalah properti referensi dari nilai tersebut; hal tersebut bukan merupakan hasil uji tarik yang dilakukan pada rumahan ini.



Properti pemasok PA66	Nilai tipikal atau yang direkomendasikan
Kepadatan	1,14 gram/cm³
Titik lebur	260 derajat
Penyusutan cetakan rata-rata	1.4–1.8%
Kekuatan tarik saat luluh	85 MPa
Modulus tarik	3,000 MPa
Rekomendasi pengeringan	Setidaknya 3 jam pada suhu 90–100 derajat
Rekomendasi suhu leleh	260–285 derajat
Rekomendasi suhu cetakan	70–90 derajat



Pemrosesan PA66 memerlukan kontrol kelembapan. Pemasok merekomendasikan pengeringan setidaknya selama tiga jam pada suhu 90–100 derajat sebelum dicetak. Kisaran suhu leleh yang direkomendasikan adalah 260–285 derajat dan kisaran suhu cetakan adalah 70–90 derajat. Ini adalah titik awal untuk pengembangan proses, bukan catatan pengaturan mesin yang tepat yang digunakan untuk memproduksi komponen yang difoto. Pengaturan sebenarnya bergantung pada kemampuan alat berat, konfigurasi runner, ketebalan komponen, dan respons pengisian.



Kisaran penyusutan pemasok harus dipertimbangkan selama pengembangan ukuran rongga, namun persentase tunggal tidak dapat secara andal menggambarkan setiap arah rumah dengan bukaan, rusuk, dan fitur samping. Tekanan pengepakan, ketebalan dinding lokal, dan perbedaan pendinginan dapat menyebabkan perubahan dimensi yang tidak seragam. Pendekatan yang benar adalah dengan membandingkan sampel yang dicetak dengan gambar yang disetujui, meninjau penyimpangan berdasarkan fitur dan menyesuaikan kondisi proses atau perkakas hanya setelah mengidentifikasi penyebabnya.



Lembar data material juga menyatakan bahwa penggunaan makanan atau medis tidak boleh dilakukan tanpa persetujuan khusus. Tidak ada aplikasi yang diklaim untuk perumahan ini. Demikian pula, data material saja tidak menentukan klasifikasi api bagian jadi, persyaratan ketahanan bahan kimia, atau kinerja jangka panjang di lingkungan penggunaan akhir pelanggan.



8. Referensi Baja dan Inspeksi Perlakuan Panas

Proyek ini mencakup lembaran teknis untuk baja cetakan SWG 1.2767. Referensi ini dapat digunakan untuk meninjau sifat umum baja dan material perkakas yang dimaksud. Laporan perlakuan panas terpisah mengidentifikasi benda kerja yang diperiksa sebagai kelas 2343, bukan 1,2767. Oleh karena itu, kedua dokumen tersebut tidak boleh digabungkan menjadi satu sertifikasi material atau digunakan untuk mengklaim bahwa kekerasan yang diukur berlaku untuk setiap 1,2767 komponen dalam cetakan.





Untuk dua benda kerja yang diperiksa, laporan perlakuan panas menetapkan HRC 50–52 dan mencatat nilai kekerasan terukur dalam kisaran HRC 50,4–51,6, yang ditandai dapat diterima dalam laporan. Ini juga mencatat deformasi sekitar 0,1 mm untuk item yang diperiksa. Ini adalah hasil benda kerja yang diidentifikasi dalam laporan tersebut, bukan pernyataan penerimaan cetakan universal. Ketertelusuran material harus menghubungkan setiap sertifikat dan catatan inspeksi ke komponen terkait.



9. Antarmuka Mesin dan Pemasangan Cetakan

10. Uji Coba Alat, Inspeksi dan Pengendalian Produksi

Percobaan praktis pertama untuk perumahan ini harus membentuk jendela pengisian yang stabil sebelum koreksi dimensi dipertimbangkan. Tim harus memeriksa pengisian lengkap di sekitar bukaan persegi panjang, daerah las atau rajutan yang terlihat, berkedip pada garis perpisahan dan penutup penggeser, dan pelepasan fitur penguncian samping. Kondisi panel lebar harus ditinjau untuk mengetahui adanya tenggelam, distorsi dan tanda penanganan.



Inspeksi harus mengikuti gambar yang disetujui pelanggan. Fitur prioritas cenderung mencakup lokasi lubang pemasangan, dimensi bukaan, selubung keseluruhan, permukaan penghubung lokal, dan geometri fitur penguncian. Ini adalah fokus inspeksi yang direkomendasikan berdasarkan geometri tampak; ini bukan merupakan klaim bahwa fitur-fitur tersebut memiliki toleransi tertentu atau bahwa laporan inspeksi diberikan untuk masing-masing fitur tersebut.



Ketika masalah dimensi ditemukan, penyelidikan harus membedakan antara geometri alat dan respon proses. Perubahan dalam pengepakan atau pendinginan dapat memperbaiki satu area dan memindahkan fitur lainnya di luar toleransi.



Oleh karena itu, sampel dimensi harus diukur melalui proses yang terdokumentasi dan dapat diulang. Sampel yang disetujui, data CAD yang dikontrol revisi, dan kriteria penerimaan yang jelas diperlukan sebelum rilis produksi serial.



11.Pertanyaan Perkakas dan Cetakan Perumahan Kustom

Untuk housing plastik yang sebanding, Deep Mold dapat meninjau geometri CAD, pendekatan perkakas, dancetakan injeksipersyaratan. Tinjauan awal harus mencakup tingkat bahan, proyeksi jumlah pesanan, antarmuka fungsional, permukaan kosmetik, toleransi dimensi dan batasan apa pun pada posisi gerbang atau tanda ejektor. Model LANGKAH 3D dan gambar 2D terkontrol adalah dokumen awal yang disukai.



Jika terdapat side lock atau undercut, tinjauan DFM harus mengidentifikasi garis perpisahan yang diusulkan, arah penggeser, kondisi draft dan penutupan sebelum desain cetakan diselesaikan. Jika geometri menghadirkan risiko pengisian, analisis aliran cetakan dapat mendukung perbandingan alternatif gerbang atau pelari. Rekomendasi yang dihasilkan harus dikonfirmasikan dengan pelanggan sebelum revisi perkakas akhir dirilis.
